Cách kết hợp công suất máy phát điện với hệ thống máy phát điện của bạn

Việc kết nối động cơ chính với đầu điện của nó mang lại lợi ích to lớn cho bất kỳ cơ sở nào. Bạn cần độ chính xác tuyệt đối để giữ cho các hệ thống quan trọng hoạt động trơn tru. Thật không may, nhiều người mua mắc phải một lỗi nghiêm trọng trong quá trình mua sắm. Chúng khớp chặt chẽ mã lực động cơ với tải điện cơ bản của chúng. Họ thường bỏ qua khả năng tản nhiệt, sóng hài phi tuyến tính và chu kỳ nhiệm vụ ứng dụng thay đổi. Tính toán sai của bạn Công suất máy phát điện không chỉ gây ra sự thiếu hiệu quả nhỏ. Nó nhanh chóng dẫn đến suy giảm nhiệt nghiêm trọng, ngắt máy cắt khi tải nhất thời và thời gian ngừng hoạt động rất tốn kém. Chúng tôi sẽ phác thảo khung kỹ thuật chính xác mà bạn cần để ghép nối thành công động cơ và máy phát điện. Bạn sẽ học cách điều hướng các xếp hạng nhiệt phức tạp, chọn hệ thống kích thích thích hợp và đánh giá các cấu hình tải đa dạng. Hãy đọc tiếp để nắm vững những nguyên tắc này và đảm bảo lựa chọn thiết bị đáng tin cậy, tuân thủ quy định cho dự án điện tiếp theo của bạn.

Bài học chính

• Công suất cơ học của động cơ (kW) và công suất điện của máy phát điện (kVA) phải được căn chỉnh dựa trên các chu kỳ làm việc cụ thể (xếp hạng ISO 8528-1) thay vì các con số lý thuyết cao nhất.

• Kích thước máy phát điện quá lớn một cách mù quáng để tương thích với UPS là một phương pháp đã lỗi thời và tốn kém; việc chọn phương pháp kích thích phù hợp (như PMG) sẽ giải quyết hiện tượng méo điện áp hiệu quả hơn.

• Tuổi thọ của máy phát điện về cơ bản được quyết định bởi việc quản lý nhiệt; hoạt động dưới mức nhiệt độ cách nhiệt tối đa giúp kéo dài đáng kể tuổi thọ thiết bị.

1. Xác định tải cơ sở và công suất máy phát điện

Bạn không thể ghép nối động cơ và máy phát điện một cách hiệu quả nếu chỉ sử dụng các con số lý thuyết cao nhất. Để xây dựng một hệ thống đáng tin cậy, trước tiên bạn phải đánh giá chu kỳ nhiệm vụ cụ thể. Tiêu chuẩn ISO 8528-1 xác định ba loại hoạt động chính. Chúng bao gồm Nguồn dự phòng khẩn cấp (ESP), Nguồn chính (PRP) và Nguồn hoạt động liên tục (COP). Mỗi hạng mục đòi hỏi một cách tiếp cận riêng để lập kế hoạch năng lực.

Hãy xem xét một đơn vị dự phòng của bệnh viện. Nó thường chạy ít hơn 200 giờ mỗi năm. Việc sử dụng không thường xuyên này cho phép bạn sử dụng xếp hạng công suất cao nhất một cách an toàn. Thiết bị nguội hoàn toàn giữa các hoạt động. Ngược lại, một bộ nguồn chính có thể chạy tới 8.000 giờ mỗi năm. Hoạt động liên tục này đòi hỏi phải giảm công suất nghiêm ngặt. Bạn không thể đẩy máy phát điện đến giới hạn cực đại của nó vô thời hạn mà không gây ra sự cố nhiệt nghiêm trọng.

Định cỡ theo cấp ứng dụng

Các tầng ứng dụng khác nhau đưa ra nhu cầu phát điện riêng biệt. Bạn phải phân loại các yêu cầu trang web của bạn một cách cẩn thận.

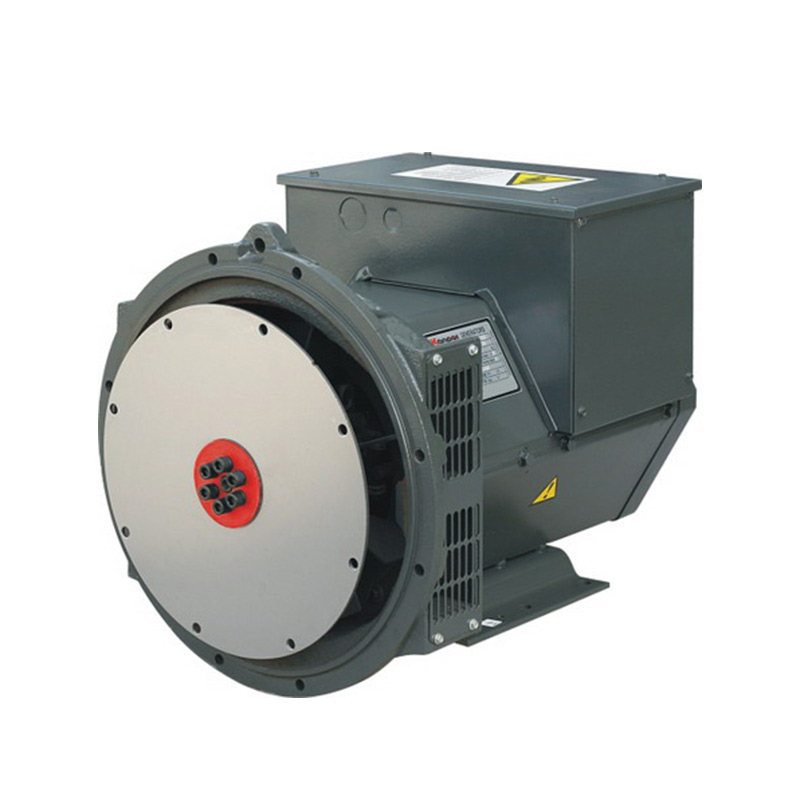

• Thương mại và Viễn thông nhẹ: Các trang web này thường dựa vào Máy phát điện 8-40kVA . Tải trọng thay đổi và khả năng triển khai nhanh chóng được ưu tiên ở đây. Thiết bị phải phản hồi ngay lập tức khi có sự cố lưới điện.

• Công nghiệp và thương mại nặng: Các nhà máy sản xuất lớn thường chỉ định một Máy phát điện 250-750kVA . Các cơ sở thương mại nặng đòi hỏi phải có sự cân bằng pha đặc biệt. Khả năng xóa lỗi và khởi động động cơ bền vững vẫn rất quan trọng ở cấp độ này.

Công thức định cỡ

Tính toán đường cơ sở chính xác đòi hỏi phải có phép toán chính xác. Bạn phải tuân theo tiêu chuẩn Nguyên tắc định cỡ máy phát điện xoay chiều . Bắt đầu bằng cách chia tổng số watt cho điện áp hệ thống. Điều này cung cấp cho bạn yêu cầu về cường độ dòng điện cơ bản. Tuy nhiên, dừng lại ở mức cơ bản này là một sai lầm phổ biến. Bạn phải xây dựng ở mức biên lợi nhuận hoạt động nghiêm ngặt từ 30% đến 40%. Biên độ này gây ra sự suy giảm hiệu quả của hệ thống theo thời gian. Nó cũng hấp thụ dòng điện đột ngột khi khởi động động cơ lớn. Việc bỏ qua bộ đệm này sẽ buộc hệ thống của bạn phải chạy liên tục ở mức tải gần 100%, làm giảm đáng kể tuổi thọ của nó.

2. Điều hướng giới hạn nhiệt và lớp cách nhiệt

Nhiệt là kẻ thù chính của thiết bị điện. Sản lượng điện liên tục bị hạn chế nghiêm ngặt bởi một nút cổ chai vật lý: khả năng tản nhiệt. Nguyên tắc này tuân theo công thức P=I⊃2;R. Khi dòng điện chạy qua cuộn dây bên trong, điện trở sẽ tạo ra nhiệt độ cao. Bạn phải điều chỉnh đầu ra này một cách cẩn thận. Nếu bạn không làm như vậy, các cuộn dây bên trong sẽ nhanh chóng vượt quá giới hạn nhiệt của chúng, gây ra hư hỏng cách điện nghiêm trọng.

Thông số kỹ thuật cách nhiệt

Tiêu chuẩn công nghiệp phân loại vật liệu cách nhiệt bên trong dựa trên giới hạn tăng nhiệt độ nghiêm ngặt. Bạn phải chọn đúng lớp để đảm bảo tuổi thọ hoạt động.

Cách điện loại H là tiêu chuẩn công nghiệp cho hệ thống điện áp thấp. Nó cho phép các nhà sản xuất xây dựng một không gian nhỏ gọn hơn nhiều. Tuy nhiên, thiết bị vốn hoạt động ở nhiệt độ nóng hơn. Điều này làm cho Class H trở nên lý tưởng cho các ứng dụng dự phòng không liên tục. Ngược lại, hệ thống điện áp trung bình đến cao yêu cầu cách điện loại F hoặc loại B. Các ứng dụng liên tục hàng đầu phụ thuộc rất nhiều vào các lớp vận hành mát hơn này. Bằng cách giới hạn nhiệt độ ở mức thấp hơn, bạn sẽ tối đa hóa được tuổi thọ của cuộn dây. Điều này cho phép vòng đời hoạt động lên tới 120.000 giờ.

Giảm thiểu rủi ro

Chạy máy phát điện cách điện Loại H ở trần nhiệt trong thời gian dài sẽ tiềm ẩn những rủi ro nghiêm trọng. Nhiệt độ cao làm tăng tốc độ xuống cấp của vật liệu. Bạn nên chủ động tránh đẩy hệ thống lên 180°C liên tục. Việc giảm công suất máy phát điện để sử dụng liên tục thể hiện sự cần thiết về mặt cấu trúc chứ không phải là một nâng cấp tùy chọn. Định mức nhiệt quá lớn đảm bảo cách điện cuộn dây vẫn còn nguyên sau nhiều thập kỷ sử dụng nhiều.

3. Quản lý tải phi tuyến tính: Huyền thoại về khả năng tương thích của UPS

Các cơ sở phụ thuộc nhiều vào cơ sở hạ tầng kỹ thuật số thường kết hợp nguồn điện dự phòng với hệ thống Nguồn điện liên tục (UPS). Thật không may, một sự hiểu lầm lớn đã cản trở sự tích hợp này. Ngành công nghiệp này thường xuyên khuyến khích sai lầm 'kích thước quá lớn'. Sự khôn ngoan thông thường cho rằng bạn phải định cỡ một máy phát điện lớn hơn từ hai đến năm lần so với hệ thống UPS được kết nối. Các kỹ sư lầm tưởng rằng điều này sẽ ngăn ngừa được những sự cố điện thảm khốc. Cách làm này gây lãng phí chi phí vốn lớn và không giải quyết được vấn đề kỹ thuật gốc rễ.

Hiểu về biến dạng điện áp

Hệ thống UPS hoạt động như tải phi tuyến tính. Chúng tạo ra dòng điện ở dạng xung đột ngột thay vì sóng trơn tru. Xung này gây ra hiện tượng lõm sóng điện áp nghiêm trọng. Bộ điều chỉnh điện áp tự động tiêu chuẩn (AVR) phụ thuộc rất nhiều vào việc phát hiện điểm giao nhau bằng 0 để theo dõi dòng điện. Khi UPS khắc dấu dạng sóng, nó sẽ tạo ra các giao điểm 0 sai. AVR tiêu chuẩn trở nên bối rối và gây ra sự điều chỉnh điện áp thất thường. Điều này dẫn đến việc cung cấp điện không ổn định trên toàn cơ sở.

Kiểm soát xung đột vòng lặp

Các vấn đề còn vượt ra ngoài sự biến dạng sóng đơn giản. Máy phát điện có tốc độ quay tần số nhanh trong quá trình chấp nhận tải đột ngột. Biến động có thể đạt tốc độ 10 đến 15 Hz mỗi giây. Bộ điều tốc máy phát điện cố gắng khắc phục sự sụt giảm tần số này. Đồng thời, UPS phát hiện sự sụt giảm và điều chỉnh các thông số đầu vào của chính nó. Điều này tạo ra một vòng phản hồi tiêu cực nguy hiểm. Hai hệ thống điều khiển tích cực đấu tranh với nhau, thường khiến UPS giảm tải hoàn toàn.

Sửa chữa kỹ thuật

Bạn có thể giải quyết những xung đột này mà không cần mua những thiết bị quá khổ. Chúng tôi khuyên bạn nên tích hợp tải cơ sở điện trở 10% vào kiến ​​trúc hệ thống của mình. Tải trọng cơ bản tuyến tính này làm phẳng rãnh sóng. Nó hoạt động như một mỏ neo điện, ổn định các dao động tần số nhanh. Bản sửa lỗi kỹ thuật đơn giản này giúp ngăn chặn tình trạng rớt UPS một cách hiệu quả. Nó giúp cơ sở của bạn hoạt động trực tuyến mà không yêu cầu đầu tư trả trước quá lớn vào máy móc quá khổ.

4. Chọn hệ thống kích thích phù hợp cho chiến lược định cỡ của bạn

Hệ thống kích thích cung cấp dòng điện một chiều cho rôto quay. Dòng điện này tạo ra từ trường cần thiết để tạo ra điện. Phương pháp kích thích cụ thể mà bạn chọn sẽ trực tiếp quyết định hiệu suất. Nó chi phối khả năng của máy phát điện trong việc xử lý các tải nặng nhất thời và xóa ngắn mạch một cách an toàn. Nếu bạn chọn sai hệ thống, cơ sở của bạn có nguy cơ bị mất điện đột ngột trong trường hợp khẩn cấp.

Đánh giá các lựa chọn kích thích

Bạn thường có ba tùy chọn kích thích riêng biệt để đánh giá trong quá trình mua sắm.

• Hệ thống Shunt: Đây vẫn là giải pháp tiết kiệm chi phí nhất. Hệ thống lấy điện trực tiếp từ stato chính. Tuy nhiên, nó có những hạn chế nghiêm trọng. Thiết lập Shunt rất dễ bị sụt điện áp đột ngột trong thời gian ngắn mạch nghiêm trọng.

• Cuộn dây phụ trợ: Giải pháp tầm trung này cung cấp nguồn điện hoàn toàn riêng biệt cho AVR. Nó cung cấp khả năng bảo vệ ngắn mạch rất mạnh mẽ. Một hệ thống phụ trợ có thể dễ dàng duy trì dòng điện gấp ba lần định mức trong tối đa 10 giây.

• Máy phát điện nam châm vĩnh cửu (PMG): PMG là tiêu chuẩn doanh nghiệp không thể tranh cãi cho các tải phi tuyến tính. Nó cách ly hoàn toàn nguồn điện AVR. Biến dạng điện áp do tải cơ sở nặng gây ra không thể ảnh hưởng đến hiệu suất của AVR.

Tiêu chí Quyết định

Bạn phải liên kết lựa chọn kích thích của mình với hồ sơ rủi ro cụ thể của cơ sở. Đánh giá kỹ lưỡng các yêu cầu xóa lỗi của bạn. Nếu cơ sở của bạn có nhu cầu khởi động động cơ lớn hoặc mạng lưới UPS phức tạp, hãy tránh các hệ thống shunt. Thay vào đó hãy đầu tư vào thiết lập Cuộn dây phụ trợ hoặc PMG. Phí bảo hiểm trả trước đảm bảo khả năng phục hồi của hệ thống khi xảy ra sự cố lưới điện. Hệ thống PMG đảm bảo rằng khả năng điều chỉnh điện áp của bạn vẫn ổn định, bất chấp sự hỗn loạn xảy ra ở hạ lưu.

5. Khung đánh giá: Hoàn thiện thông số kỹ thuật máy phát điện

Việc hoàn thiện thông số kỹ thuật thiết bị của bạn đòi hỏi phải vượt ra ngoài các số kVA cơ bản. Bạn phải kiến ​​trúc toàn bộ phần điện để phù hợp với cơ sở của bạn. Quá trình này bao gồm việc kiểm tra cấu hình kết nối, thiết kế cuộn dây bên trong và các biện pháp bảo vệ môi trường.

Kết hợp kiến ​​trúc hệ thống

Triển khai thương mại đòi hỏi tính linh hoạt cao. Bạn nên đảm bảo cấu hình kết nối 12 dây được chỉ định trong tài liệu mua sắm của bạn. Thiết lập 12 dây cho phép kết nối lại linh hoạt tối đa. Bạn có thể dễ dàng chuyển đổi giữa cấu hình Star và Delta. Khả năng thích ứng này tỏ ra vô giá nếu yêu cầu về điện áp của cơ sở thay đổi nhiều năm sau lần lắp đặt đầu tiên.

Lựa chọn bước quanh co

Hình dạng cuộn dây bên trong đóng một vai trò to lớn trong hiệu quả của hệ thống. Chúng tôi thực sự khuyên bạn nên chỉ định bước dây quấn 2/3 cho hệ thống điện áp thấp. Tải phi tuyến tạo ra sóng hài bậc 3 có hại. Những sóng hài này truyền xuống dây trung tính và tạo ra nhiệt độ cực cao. Cao độ quanh co 2/3 sẽ loại bỏ các sóng hài thứ 3 này một cách hiệu quả. Nó trực tiếp ngăn chặn quá trình gia nhiệt trung tính nguy hiểm, bảo toàn công suất sử dụng của máy.

Kiểm tra khả năng phục hồi môi trường

Điều kiện môi trường xung quanh quyết định hiệu suất trong thế giới thực. Bạn phải trình bày chi tiết các nâng cấp cần thiết cho môi trường khắc nghiệt. Các khu vực ven biển yêu cầu lớp phủ epoxy cấp hàng hải để chống lại sự ăn mòn mạnh của muối. Môi trường ẩm ướt đòi hỏi máy sưởi chống ngưng tụ. Những bộ sưởi này ngăn ngừa sự tích tụ hơi ẩm bên trong cuộn dây khi thiết bị không hoạt động. Việc không thực hiện các biện pháp phòng vệ vật lý này sẽ dẫn đến suy giảm năng lực nhanh chóng.

Hành động đưa vào danh sách rút gọn

Hướng dẫn nhóm thu mua của bạn xem xét các số liệu tiếp thị hàng đầu trong quá khứ. Yêu cầu đường cong suy giảm cụ thể và đường cong suy giảm ngắn mạch từ mỗi nhà cung cấp. Những tài liệu kỹ thuật này tiết lộ chính xác cách thức một máy phát điện phát điện hoạt động dưới áp lực. So sánh những đường cong này với dữ liệu trang web thực tế của bạn. Quy trình xác minh nghiêm ngặt này giúp loại bỏ các thiết bị có kích thước nhỏ thậm chí trước khi đơn đặt hàng được soạn thảo.

Phần kết luận

Việc ghép nối thiết bị hiệu quả đòi hỏi phải cân bằng công suất động cơ cơ học với thực tế nhiệt nghiêm ngặt và khả năng kích thích tiên tiến. Bạn không thể chỉ đọc bảng tên kVA và cho rằng hệ thống sẽ đáp ứng các nhu cầu cơ sở cụ thể của bạn. Các giới hạn cách điện, biến dạng điện áp và môi trường khắc nghiệt đều hạn chế khả năng hoạt động thực sự của bạn. Kỹ thuật chính xác ngăn ngừa sự cố nhiệt và đảm bảo nguồn điện dự phòng đáng tin cậy.

Luôn kiểm tra hồ sơ tải trang web của bạn một cách cẩn thận. Lập bản đồ tỷ lệ chính xác của tải tuyến tính và phi tuyến tính. Xác định xem ứng dụng của bạn yêu cầu hoạt động ở chế độ chờ hay hoạt động liên tục. Cuối cùng, yêu cầu đường cong giảm chi tiết từ các nhà sản xuất trước khi yêu cầu RFQ chính thức. Thực hiện các bước có chủ ý này sẽ đảm bảo chu kỳ mua sắm tiếp theo của bạn mang lại một hệ thống điện có khả năng phục hồi cao, sẵn sàng tuân thủ.

Câu hỏi thường gặp

Hỏi: Tại sao định mức công suất động cơ thường khác với định mức kVA của máy phát điện?

Trả lời: Mã lực của động cơ đại diện cho công suất cơ học, trong khi kVA của máy phát điện đại diện cho công suất điện biểu kiến. Việc chuyển đổi giữa chúng đòi hỏi phải tính đến hiệu suất điện bên trong của máy phát điện và hệ số công suất của hệ thống. Bởi vì máy phát điện vốn đã mất một phần năng lượng dưới dạng nhiệt nên định mức kVA điện sẽ luôn khác với đầu vào mã lực cơ học thô.

Hỏi: Tôi có thể hoàn toàn dựa vào cường độ dòng điện trên bảng tên để có đầu ra liên tục không?

Đáp: Không. Cường độ dòng điện trên bảng tên thường phản ánh điều kiện thử nghiệm cao điểm trong môi trường phòng thí nghiệm được kiểm soát. Khả năng an toàn liên tục của bạn phụ thuộc rất nhiều vào nhiệt độ môi trường xung quanh cụ thể và giới hạn cấp cách nhiệt bên trong. Bạn phải áp dụng hệ số suy giảm nếu định chạy thiết bị liên tục.

Hỏi: Cường độ cuộn dây có ảnh hưởng đến công suất máy phát điện của tôi không?

Đ: Vâng. Thiết kế bước cuộn dây trực tiếp giảm thiểu biến dạng sóng hài bên trong. Cao độ 2/3 chặn sóng hài bậc 3 lưu thông qua dây trung tính. Việc giảm nhiệt lãng phí này giúp duy trì khoảng trống nhiệt bên trong, tối đa hóa hiệu quả công suất sử dụng sẵn có cho tải cơ sở thực tế của bạn.
